Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20.

Blog | 4 | 2 | 08/12/2021

Acompanhe nesse artigo, o passo a passo de todo o processo para realizar a manutenção do arranque manual de partida do motor Vitorazzi Moster Plus, modelo novo, MY20, executado pelo mecânico Gabriel Bonetti, dealer oficial da Vitorazzi no Brasil.

Ítens trocados no vídeo: Troca da polia interna, troca dos cachorretes e troca do anel elástico e retirada da folga da polia da mola de descompressão. Código dos ítens: MP054, MP055, MP056 e MP057.

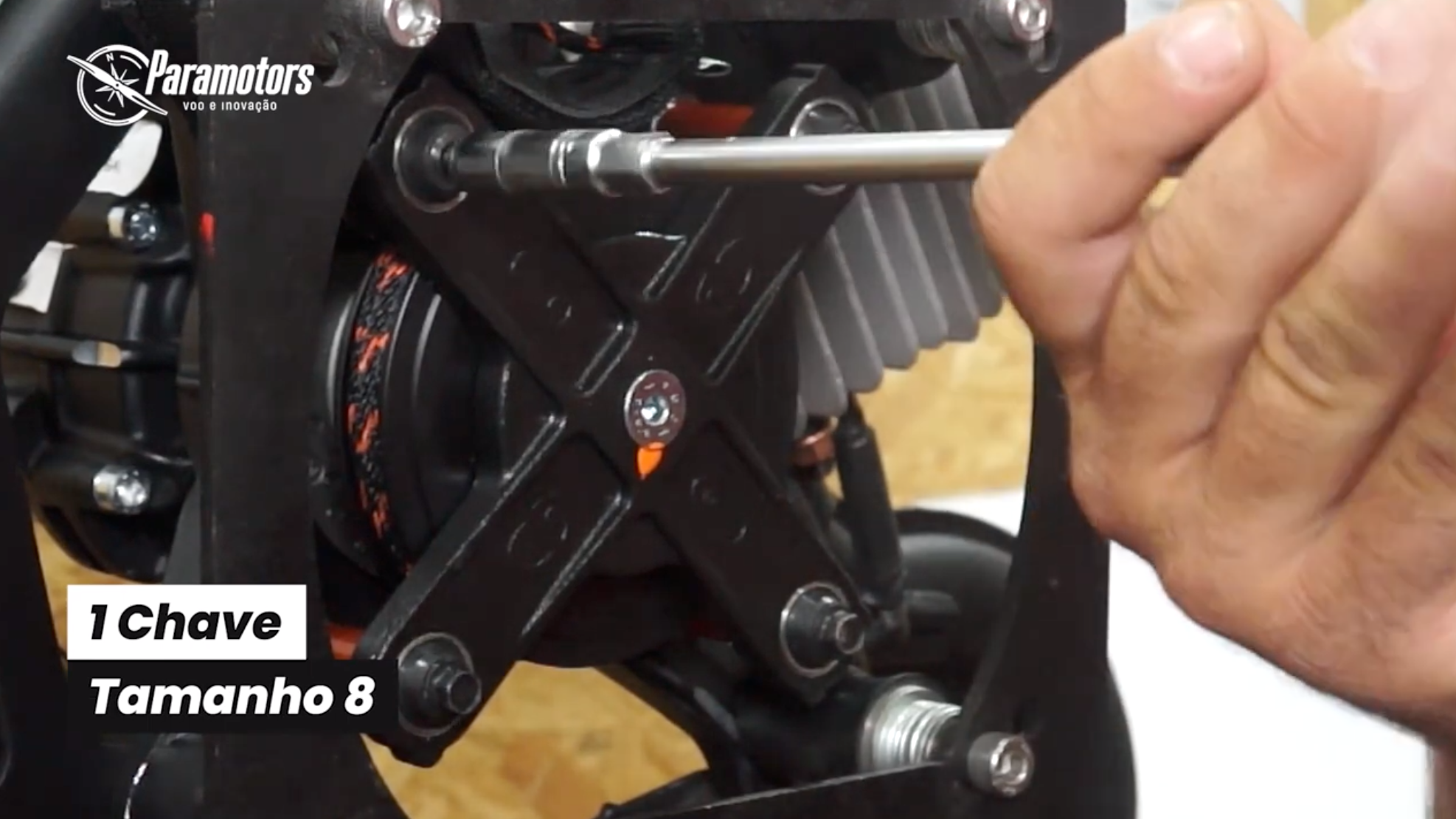

Para iniciar a desmontragem do motor, é necessário utilizar a chave número 8 e tirar os 4 parafusos da parte lateral do motor (como mostra na imagem abaixo):

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 3

Em seguida, após a remoção da partida do motor, colocamos ela na bancada de manutenção para fazer a desmonstagem e realizar os seguintes ajustes:
- Retirar folga entre as pulias, o que é comum com o passar do tempo, após muitas horas de utilização do motor.
- Substituir Anéis elásticos e cachorretes, caso estejam danificados.

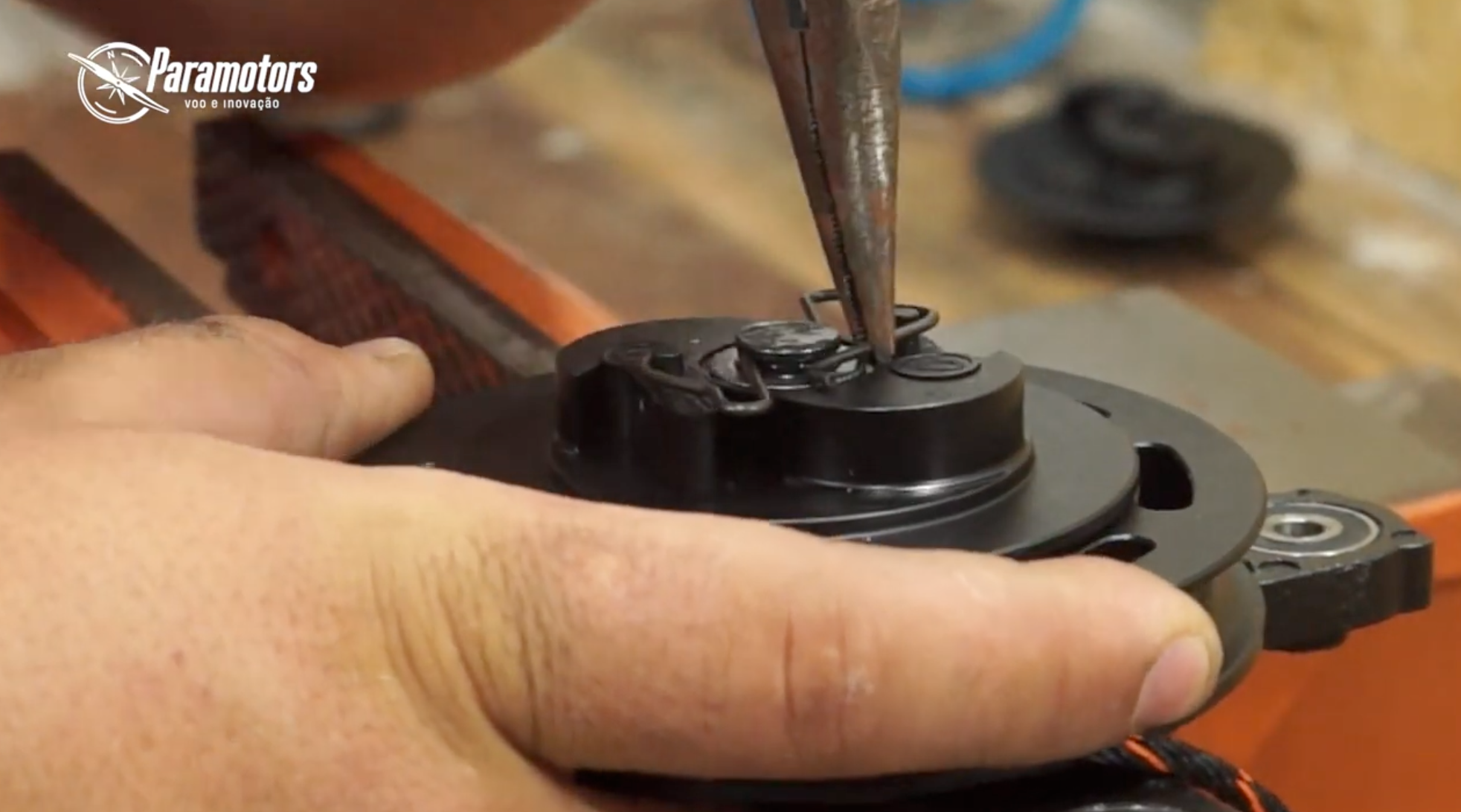

Com alicate de bico, remova o anel elástico puxando-o para cima, como na imagem abaixo:

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 5

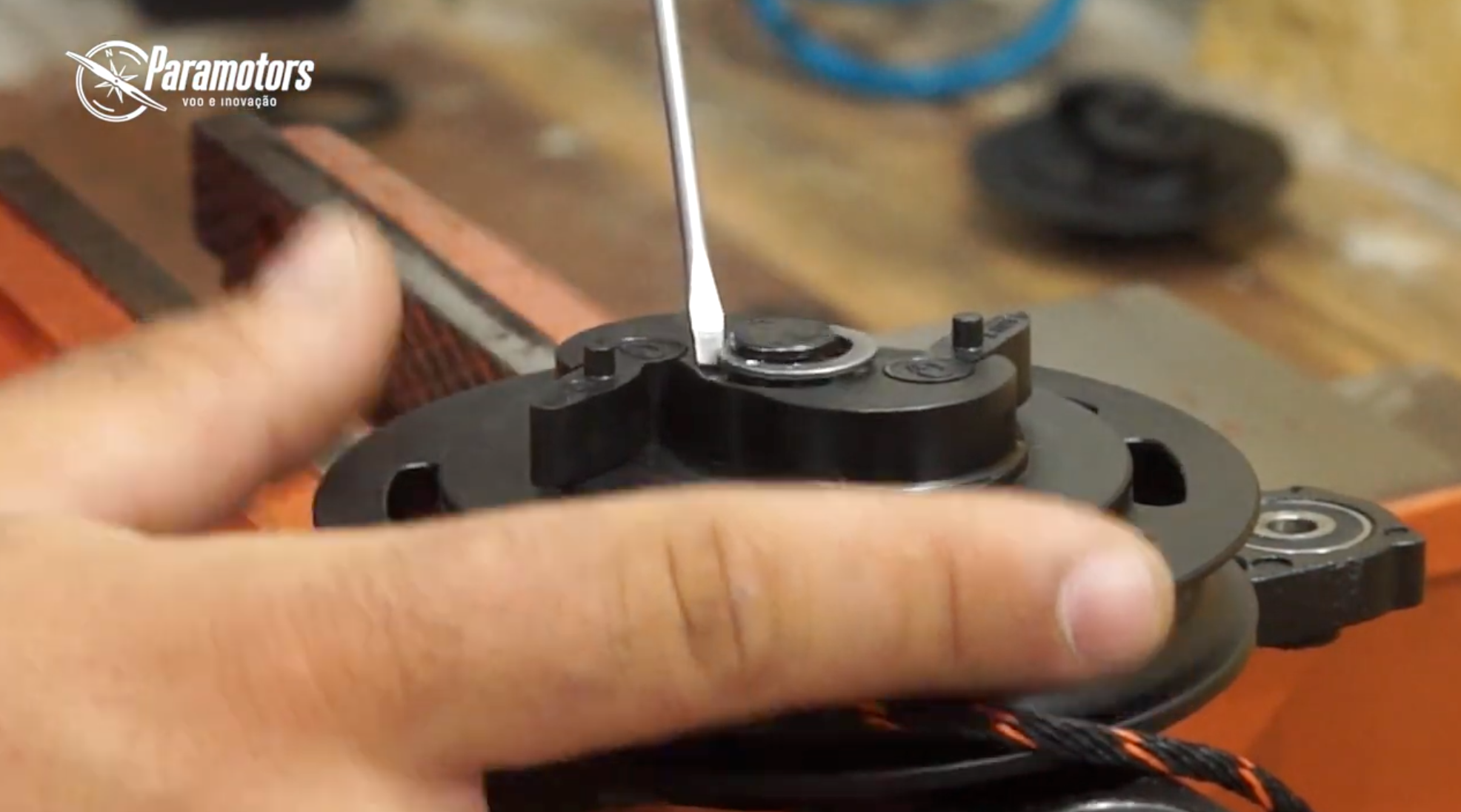

Usando uma chave de fenda, retire as arruelas de calço e retire os dois cachorretes e a polia, caso estejam danificados, para subistituição.

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 7

Como remontar o arranque manual de partida

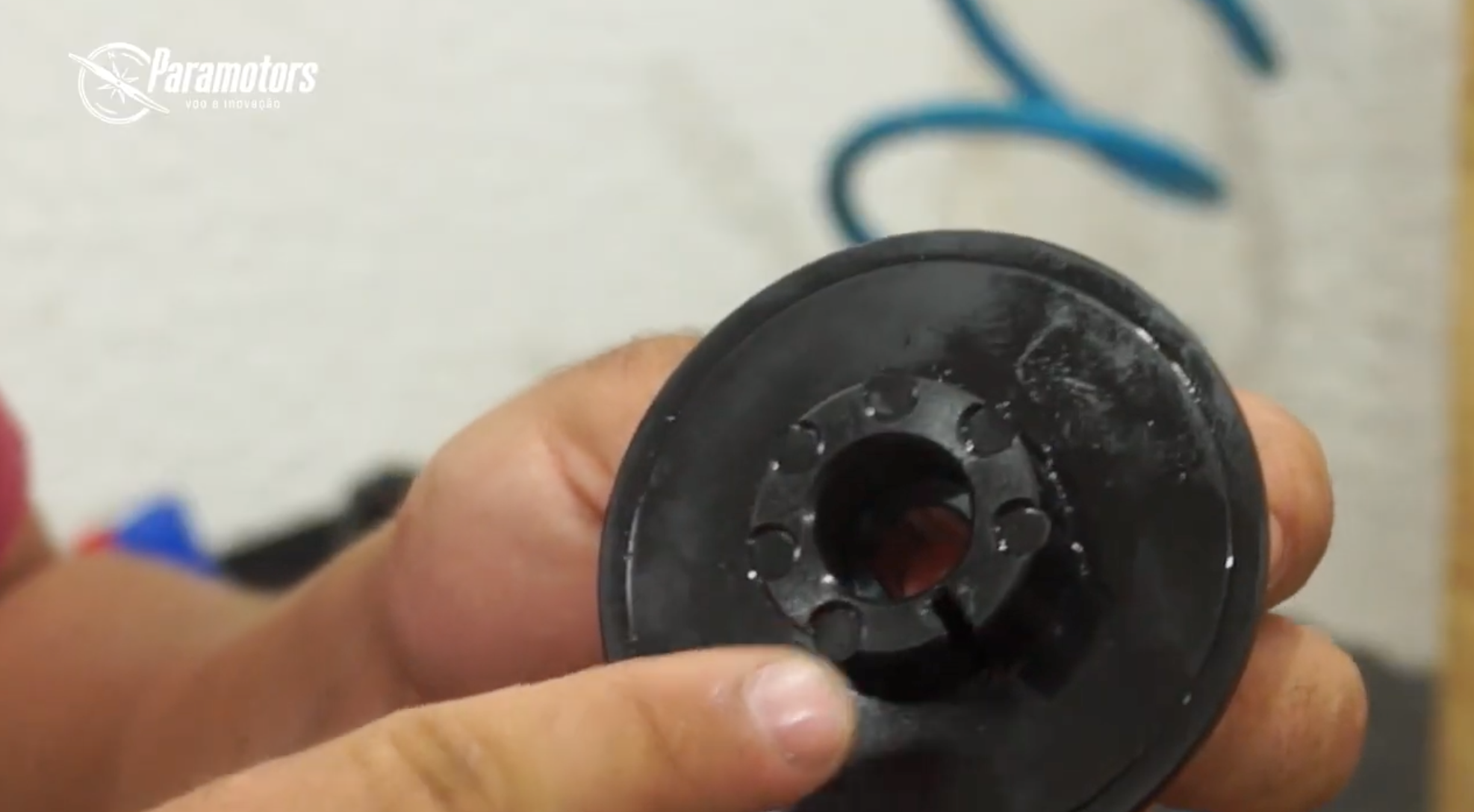

Substitua a polia nova, prestando atenção ao rasgo mostrado na foto que se encaixa na moda de descompressão, fazendo com que todo o conjunto volte novamente a girar.

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 9

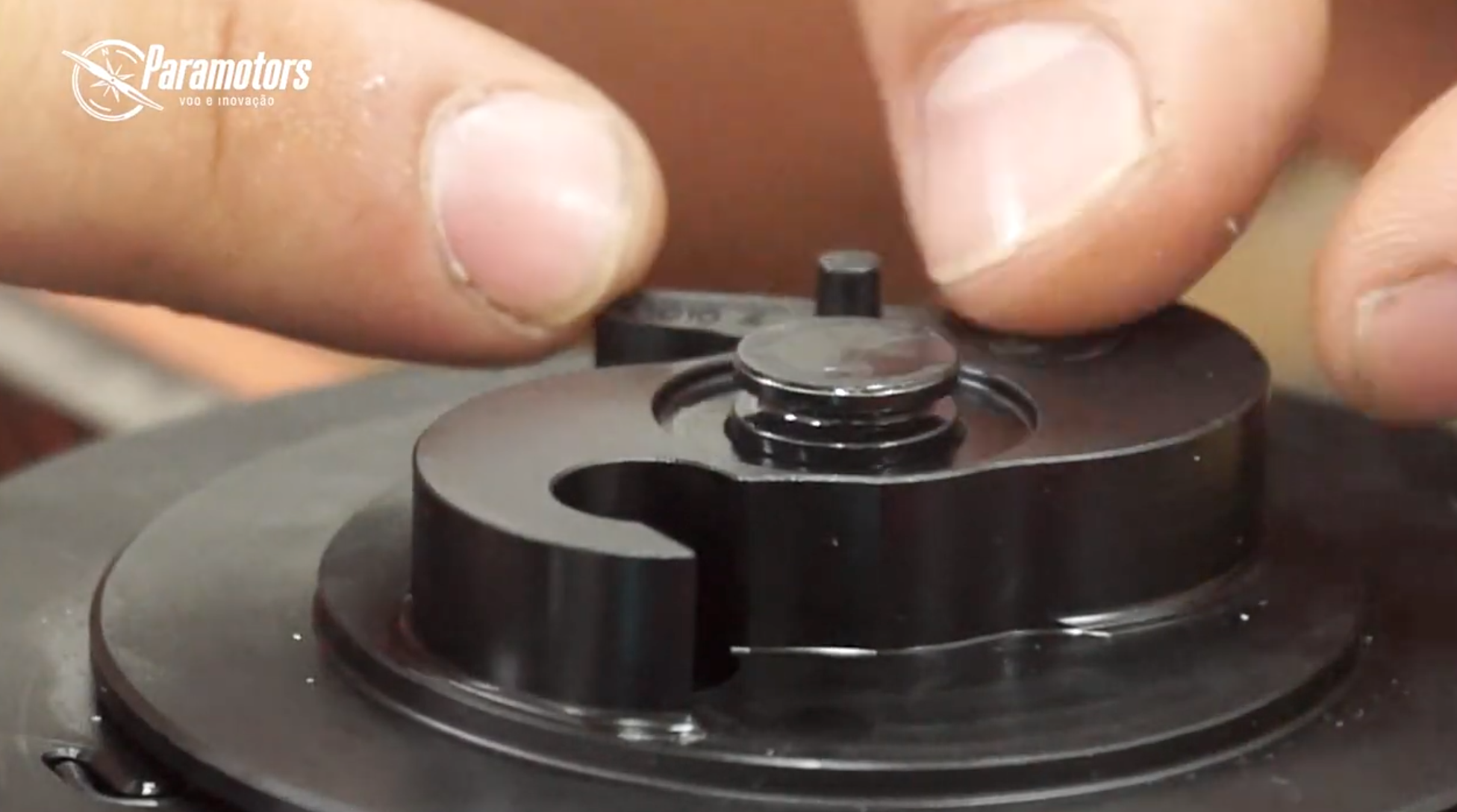

Encaixe os dois cachorretes novos, um para cada lado, mantendo os pinos aparentes virados para a parte de cima.

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 11

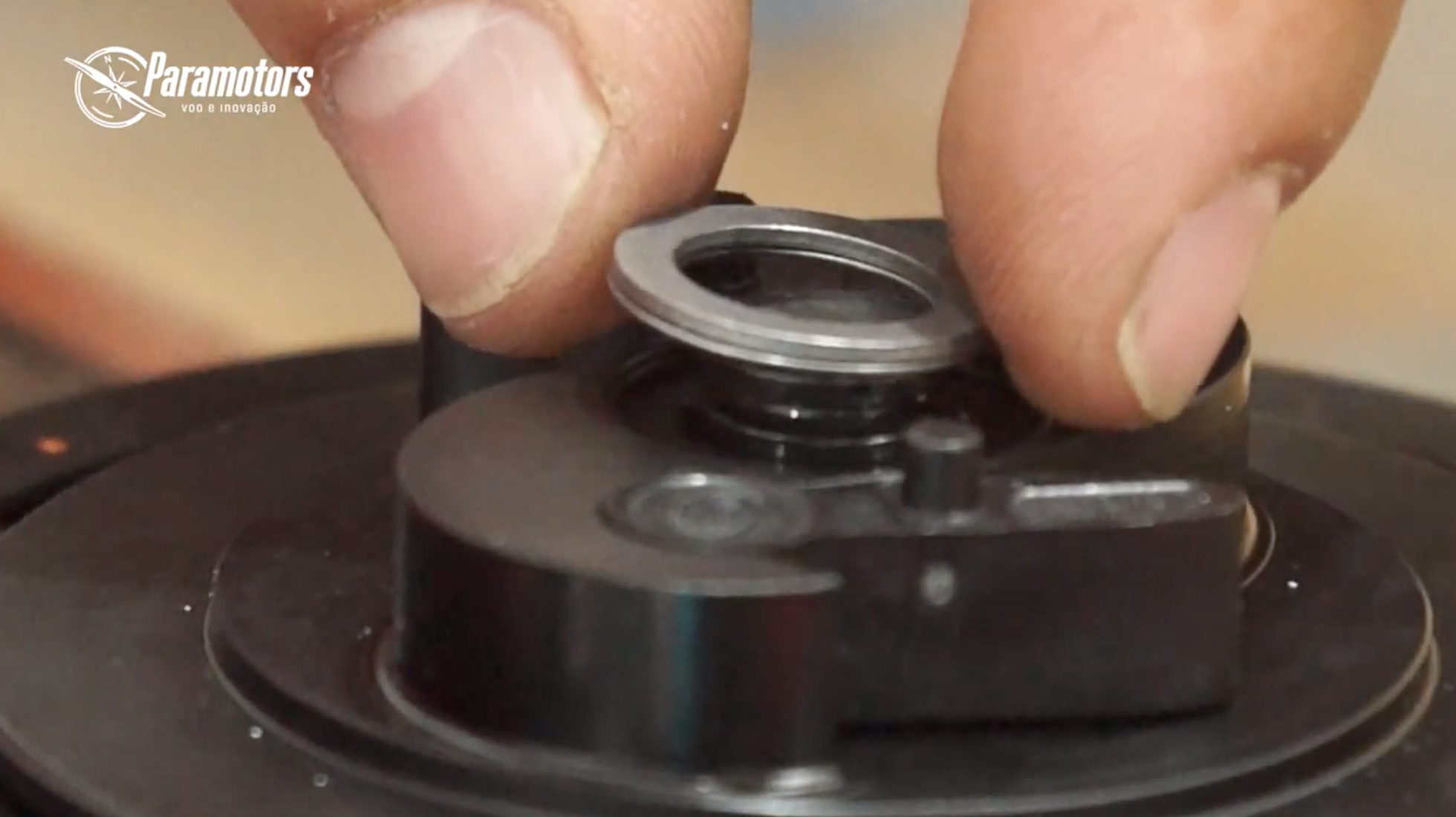

Junto com o kit, acompanha arruelas com espessuras diferentes, essas são utilizadas para fazer o chime, e vão tirar a folga da polia.

Manutenção do arranque de partida (flash starter) do motor vittorazi moster 185cc my20. - 13

Em seguida, encaixe novamente o anel elástico nos cachorretes.

E para finalizar a montagem, utilize 3 ferramentas: 1 chave 8, 1 chave 8 com torquímetro e 1 Loctite de número 222.

Aperte os 4 parafusos, sempre em X até encostar e finalize com o torquímetro aplicando 10kg newton até ouvir o estalo, indicando que atingiu o torque correto.
